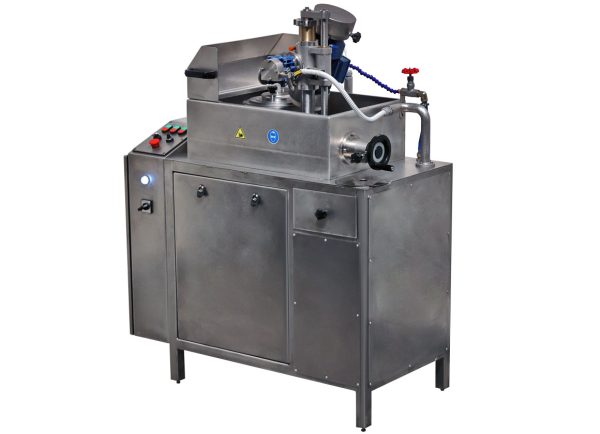

Заточной станок для дисковых ножей ДВАК СЗД-03

Для заточки дисковых ножей, которые применяются в: пищевой, бумажной, химической, фармацевтической и других отраслях.

Категории: Для дисковых ножей, Для дисковых ножей, Заточные станки

Заточной станок ДВАК СЗД‑03 производит заточку и полировку дисковых, кольцевых, слайсерных (тарельчатых) диаметром 50–400 мм, которые применяются в бумажной, химической, фармацевтической, пищевой и других отраслях промышленности.

Использование станка позволяет существенно продлить срок службы режущего инструмента и повысить качество конечного продукта. Благодаря точному поддержанию угла заточки и одинаковому затачиваемому диаметру всей партии ножей удаётся добиться стабильного качества реза!

Станок обрабатывает:
— внешние углы (с одной или с обеих сторон) ножей диаметром 50–400 мм;
— внутренние углы ножей 100-300 мм.
Необходимый угол заточки устанавливается при помощи шкалы -10 … 50 градусов.
Станок оснащён абразивным камнем для заточки, а также войлочным кругом для удаления заусенцев и последующей шлифовки и полировки режущей кромки, делая поверхность идеально ровной.
Использование центрирующей втулки и запирающей гайки позволяет точно позиционировать дисковый нож относительно оси вращения станка.
Высокоточный шпиндель и опорная планшайба дают надёжную опору для ножа, не давая ему смещаться или «играть» во время заточки.
Профильные направляющие обеспечивают плавную и контролируемую подачу абразивного камня к ножу.
Использование специального упора, позволяет достичь одинакового размера диаметра всей партии ножей относительно центра ножа.
В результате удаётся полностью исключить эллиптичность (искажение формы, некруглость и т.п.) и обеспечить безупречную геометрию каждого дискового ножа.
Пульт управления кнопочный, расположен на корпусе стола.
Корпус, станина станка и стол выполнены из нержавеющей стали AISI 304.

Комплектация станка:

Ч Частотный регулятор числа оборотов: для подбора режима шлифования в зависимости от типа ножа. Даёт плавное регулирование вращения абразивного круга.

С Система оборота смазочно-охлаждающей жидкости СОЖ: для бережной заточки. Исключаются перегревы стали и прижоги в зоне шлифования, смываются частицы металла и изношенного абразива.

П Специальный стол, в котором удобно расположены шкаф управления, система оборота СОЖ, ящик для затачиваемых деталей и ЗИПа станка.

Дисковый нож, заточка внешнего угла

Тарельчатый (слайсерный) нож, заточка внешнего угла

Кольцевой нож, заточка внутреннего угла

Технические характеристики:


Диаметр ножей при заточке внешних углов	от 50 до 400 мм
Диаметр ножей при заточке внутренних углов	от 100 до 300 мм
Толщина ножей	от 0,8 до 5 мм
Частота вращения абразивного камня	1500-3000 об/мин
Угол заточки ножей	-5 … 50 град.
Мощность	0,9 кВт
Электрическая сеть питания	3ф (3P+N+PE), 400В, 50Гц
Габаритные размеры	1150 х 600 х 1500
Масса	250 кг
