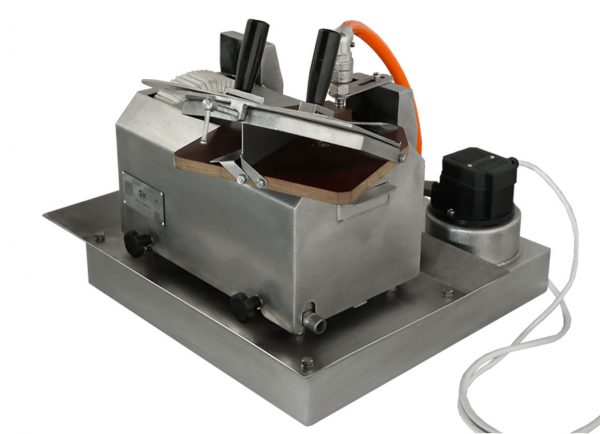

Заточной станок для куттерных ножей СЗК-05С с охлаждением СОЖ

Заточной станок для куттерных ножей с системой охлаждения СОЖ для заточки и полировки ножей любых типов, для куттеров от 20 до 750л., как отечественного, так и импортного производства.

Заточной станок для куттерных ножей в комплектации с Системой охлаждения смазочно-охлаждающей жидкостью СОЖ для бережной заточки.  Исключаются перегревы стали и прижоги в зоне шлифования, смываются частицы металла и изношенного абразива. Ванночка с помпой удобно расположена под станком.
Заточной станок обеспечивает правильную заточку режущей кромки куттерного ножа, что влияет на качество и степень измельчения фарша, температуру нагрева фарша, продолжительность куттерования, длительность эксплуатации, как ножевой головки, так и самого куттера.
На станке производится  заточка и полировка режущей кромки куттерных ножей любых типов (серп, парус, грань(хордовый)), для куттеров от 20 до 750л., как отечественного, так и импортного производства. Преимуществами данного станка является соблюдение им 2-х геометрических размеров: угла заточки и профиля режущей кромки ножа. Доступные расходные материалы, российского производства, простота использования.  Для обеспечения точечного контакта ножа со шлифовальным кругом, копир (точно повторяющий линию лезвия ножа) упирается в площадку, расположенную под углом к оси шлифовального круга, таким образом обеспечивается плоскостная заточка куттерных ножей разных толщин (2-7 мм).

Для соблюдения углов заточки и отточки (27 и 14 градусов соответственно), площадка опирается на упоры-шаблоны соответствующие этим углам.

Для точного соблюдения линии лезвия (профиля режущей кромки), куттерный нож устанавливается на копир, в точности повторяющий линию лезвия. Копир изготавливается индивидуально для каждого вида и типа куттерного ножа. Один вид копира входит в стоимость станка.

Станок оснащён барабаном с установленной на него бесконечной абразивной лентой для заточки и отточки, а также войлочным кругом для последующей шлифовки и полировки режущей кромки.

Включение и выключение станка осуществляется с отдельно вынесенного пускателя.

Корпус, станина станка, ванночка СОЖ и лоток для сбора жидкости выполнены из нержавеющей стали AISI 304.

Комплектация с системой охлаждения СОЖ. Станок установлен на ванночку, оснащённую помпой для циркуляции смазочно-охлаждающей жидкости.

Порядок работы на станке - заточка куттерного ножа:

  1. Фиксация ножа. Куттерный нож устанавливается и крепится на копир, который точно повторяет линию его лезвия.
  2. Отточка*: Выставление угла отточки 140 с помощью упора-шаблона и отточка куттерного ножа на абразивной ленте. Для этого копир, с закреплённым на нём ножом, установить на рабочую площадку станка, переместить до упора, затем выполнить продольные перемещения вдоль упора (вправо‑влево) до достижения требуемой остроты лезвия.
  3. Заточка. Выставление угла заточки 270 с помощью упора-шаблона и заточка куттерного ножа.
  4. Полировка жала ножа на войлочном круге с применением полировальной пасты.

* Отточка куттерного ножа — это обработка переходной зоны лезвия между режущей кромкой (жалом) и верхней плоскостью ножа. Она не заменяет заточку, а дополняет её: формирует вспомогательную поверхность, которая повышает прочность и долговечность режущего инструмента, а также снижает тепловыделение в зоне резания.

Технические характеристики

Линейная скорость абразивной ленты
15 м/с
Частота вращения войлочного круга
1320 об/мин
Мощность привода
0,46 кВт
Электрическая сеть питания
3ф (3P+N+PE), 400В, 50Гц
Углы заточки ножей
14 и 27 градусов
Габаритные размеры с СОЖ (ваннойчкой) д.ш.в.
710 х 740 х 540 мм
Масса
60 кг

Дополнительная комплектация

П Специальный стол, в котором удобно расположены шкаф управления, система оборота СОЖ, ящик для затачиваемых деталей и ЗИПа станка. Габаритные размеры станка СЗК-05СП со столом: 11130 х 570 х 1200 мм. Масса станка со столом 120 кг

Заточка куттерного ножа на станке ДВАК СЗК-05

Расходные материалы:
