Заточной станок СЗВ-03ЧСП Полная комплектация.
Для волчкового инструмента диаметром до 200 мм. В комплектации с системой охлаждения СОЖ, частотным регулятором и специальным столом.
Станок предназначен для заточки и шлифования решеток и крестовых ножей со ступицей (буртом) и без, с кольцом и без него, для волчков-мясорубок любых марок.
Заточные станки серии СЗВ-03 производят заточку всех видов волчкового режущего инструмента: крестовых ножей и решёток, диаметром до 200 мм, а также со ступицей (буртом) и без неё, с кольцом и без него.
Правильно заточенные ножи и решетки волчка увеличивают выход готовой продукции!
СЗВ-03 ЧСП это станок в максимально полной комплектации:
Привод вращения магнитной планшайбы (Мотор-редуктор) установлен на станке.
Ч Частотный регулятор числа оборотов: для подбора режима шлифования в зависимости от вида стали, из которой сделаны решётки и крестовые ножи. Даёт плавное регулирование вращения абразивного круга.
С Система оборота смазочно-охлаждающей жидкости СОЖ: для бережной заточки. Исключаются перегревы стали и прижоги в зоне шлифования, смываются частицы металла и изношенного абразива.
П Специальный стол, в котором удобно расположены шкаф управления, система оборота СОЖ, ящик для затачиваемых деталей и ЗИПа станка.
Технические характеристики:
Максимальный диаметр детали | 200 мм |
|---|---|
Минимальный диаметр детали | 50 мм |
Максимальная толщина обрабатываемой детали | 30 мм |
Максимальный диаметр абразивного круга | 100 мм |
Напряжение | 380 В |
Мощность | 0,75 кВт |
Частота вращения шпинделя абразивного круга | 4800 об/мин |
Рекомендуемая частота вращения вала шпинделя магнитной планшайбы | 50 об/мин |
Точность подачи на глубину шлифования | 0,025 мм |
Габаритные размеры д.ш.в. со столом | 1070х460х1290 мм |
Масса | 70 кг |
В комплектацию станка входят:

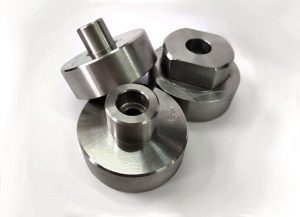

* Центрирующая втулка(и) для одного комплекта (нож+решётка) режущего инструмента 1(2) шт. Для всех остальных видов режущего инструмента втулки изготавливаются дополнительно, за отдельную плату. Для изготовления втулок Покупатель предоставляет информацию о размерах инструмента и марке волчка.
Дополнительно станок может быть укомплектован отдельной планшайбой для заточки ножей и решеток мясорубок малого размера 50-80 мм.
Видео о работе станка СЗВ-03ЧСП

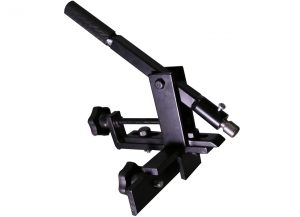

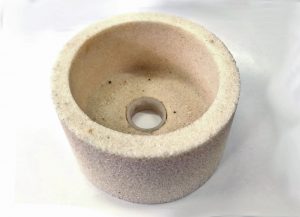

Расходные материалы для заточного станка ДВАК СЗВ-03ЧСП:
