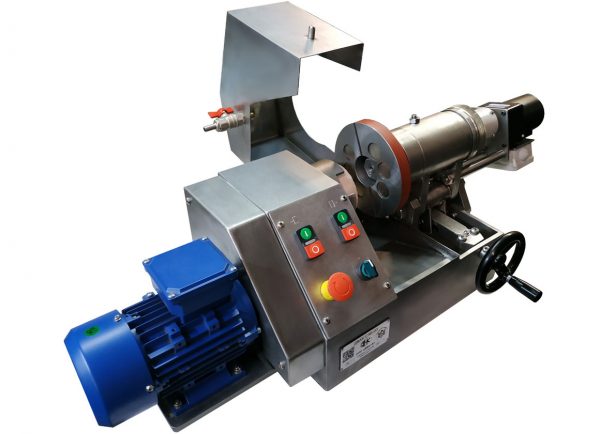

Заточной станок СЗВ-03 Базовая комплектация
Для волчков до 200 мм. Заточной станок предназначен для заточки и шлифования волчковых решеток и крестовых ножей со ступицей (буртом) и без, с кольцом и без него, для волчков -мясорубок любых марок.
Правильно заточенные ножи и решетки волчка увеличивают выход готовой продукции!
Заточные станки серии СЗВ-03 производят заточку всех видов волчкового режущего инструмента: крестовых ножей и решёток, диаметром до 200 мм, а также со ступицей (буртом) и без неё, с кольцом и без него.
Базовая комплектация с мотор-редуктором для вращения магнитной планшайбы, без системы охлаждения СОЖ, частотного регулятора и специального стола!
Технические характеристики
Максимальный диаметр затачиваемого инструмента | 200 мм |
Минимальный диаметр затачиваемого инструмента | 80 мм |
Минимальный диаметр затачиваемого инструмента на дополнительной малой планшайбе | 50 мм |
Максимальная толщина затачиваемого инструмента | 30 мм |
Напряжение | 380 В |
Мощность | 0,75 кВт |
Частота вращения шпинделя абразивного круга | 4800 об/мин |
Частота вращения вала шпинделя магнитной планшайбы | 50 об/мин |
Точность подачи на глубину шлифования | 0,025 мм |
Габаритные размеры (базовая комплектация) д.ш.в. | 590 / 300 / 360 мм |
Масса | 45 кг |
Комплектация СЗВ-03 базовая:
— Привод вращения магнитной планшайбы (Мотор-редуктор) установлен на станке,
— Абразивный камень 1 шт, установлен на станке,
— Алмазный карандаш для профилирования абразивного камня 1 шт, в прикладе,
— Профилирующее устройство 1 шт, в прикладе
— Приводной ремень 1 шт, установлен на станке
— Центрирующая втулка(и) для одного комплекта (нож+решётка) режущего инструмента 1(2) шт. Для изготовления втулок Покупатель предоставляет информацию о размерах инструмента и марке волчка. Для всех остальных видов режущего инструмента втулки изготавливаются дополнительно, за отдельную плату.
Дополнительная комплектация:
Ч Частотный регулятор числа оборотов: для подбора режима шлифования в зависимости от вида стали, из которой сделаны решётки и крестовые ножи. Даёт плавное регулирование вращения абразивного круга.
С Система оборота смазочно-охлаждающей жидкости СОЖ: для бережной заточки. Исключаются перегревы стали и прижоги в зоне шлифования, смываются частицы металла и изношенного абразива.
П Специальный стол, в котором удобно расположены шкаф управления, система оборота СОЖ, ящик для затачиваемых деталей и ЗИПа станка. Читать подробнее
Дополнительно станок может быть укомплектован отдельной планшайбой для заточки ножей и решеток мясорубок малого размера 50-80 мм.
Видео о заточке волчкового инструмента на станке СЗВ-03ЧСП в максимальной комплектации
Расходные материалы для заточного станка СЗВ-03:
