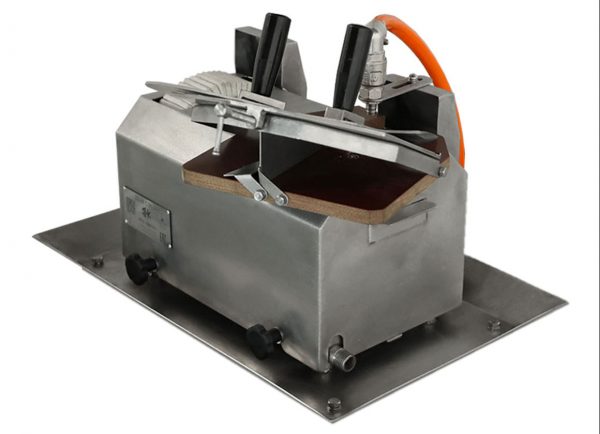

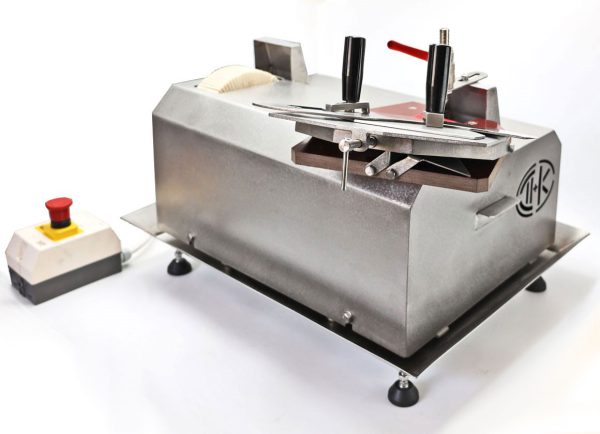

Заточной станок для куттерных ножей СЗК-05
Станок для для заточки и полировки куттерных ножей любых типов, для куттеров от 20 до 750л., как отечественного, так и импортного производства.
Заточной станок для куттерных ножей обеспечивает правильную заточку режущей кромки куттерного ножа, влияет на качество и степень измельчения фарша, температуру нагрева фарша, продолжительность куттерования, длительность эксплуатации, как ножевой головки, так и самого куттера.
На станке производится заточка и полировка режущей кромки куттерных ножей любых типов, для куттеров от 20 до 750л., как отечественного, так и импортного производства.
Преимуществами данного станка является соблюдение им 2-х геометрических размеров: угла заточки и профиля режущей кромки ножа, а также простота использования.
Для обеспечения точечного контакта ножа со шлифовальным кругом, копир (точно повторяющий линию лезвия ножа) упирается в площадку, расположенную под углом к оси шлифовального круга, таким образом обеспечивается плоскостная заточка куттерных ножей разных толщин (2-7 мм).
Для соблюдения углов заточки и отточки (27 и 14 градусов соответственно), площадка опирается на упоры-шаблоны соответствующие этим углам.
Для точного соблюдения линии лезвия (профиля режущей кромки), куттерный нож устанавливается на копир, в точности повторяющий линию лезвия. Копир изготавливается индивидуально для каждого вида и типа куттерного ножа. Один вид копира входит в стоимость станка.
Станок оснащён барабаном с установленной на него бесконечной абразивной лентой для заточки и отточки, а также войлочным кругом для последующей шлифовки и полировки режущей кромки.
Включение и выключение станка осуществляется с отдельно вынесенного пускателя.
В данной комплектации подвод, циркуляция и слив охлаждающий жидкости организовываются самостоятельно.

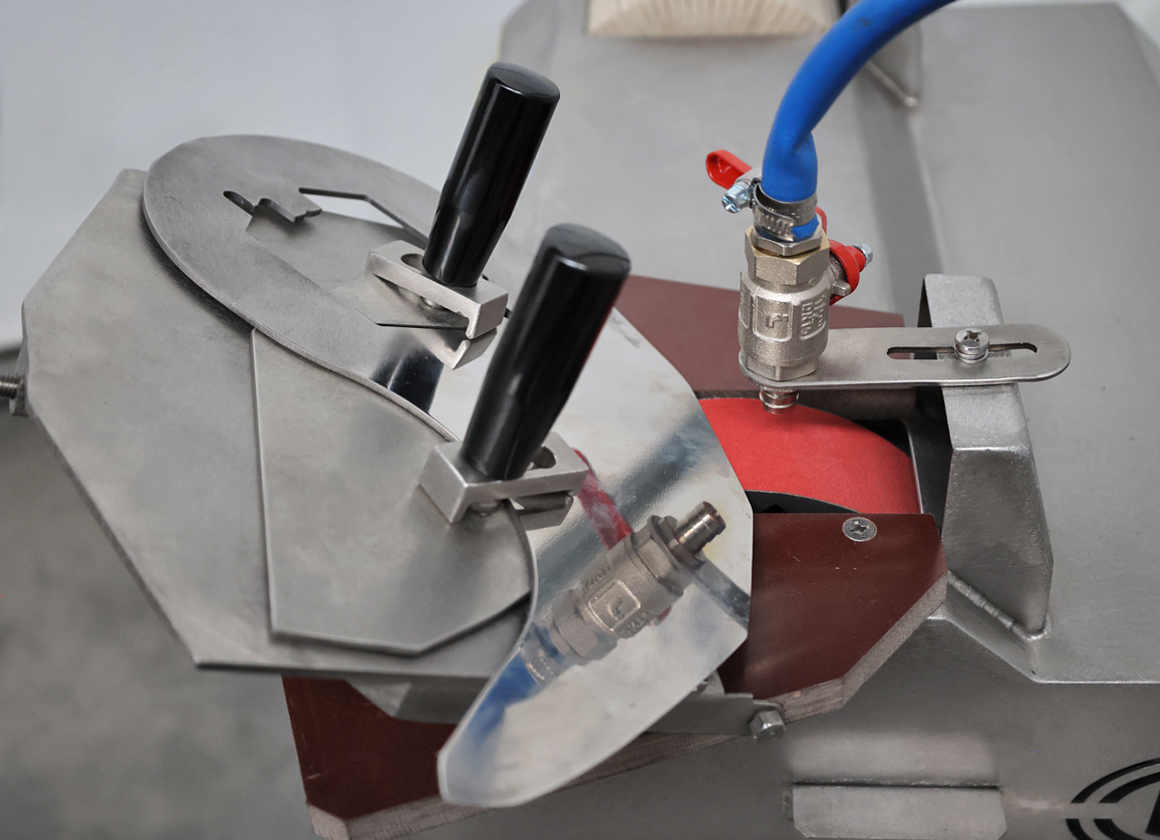

Станок оснащен краном для подвода охлаждающей жидкости, установлен на лоток для сбора жидкости, оснащенный выходным патрубком для слива.
Корпус, станина станка и лоток для сбора жидкости выполнены из нержавеющей стали AISI 304.
Базовая комплектация без системы охлаждения СОЖ и специального стола. Подвод охлаждающей жидкости или воды Вы можете осуществить самостоятельно, присоединив подающий и выводящий шланги к станку. Для этого на станке установлены патрубки. Для сбора охлаждающей жидкости станок установлен на поддон.
Порядок работы на станке - заточка куттерного ножа:
- Фиксация ножа. Куттерный нож устанавливается и крепится на копир, который точно повторяет линию его лезвия.
- Отточка*: Выставление угла отточки 140 с помощью упора-шаблона и отточка куттерного ножа на абразивной ленте. Для этого копир, с закреплённым на нём ножом, установить на рабочую площадку станка, переместить до упора, затем выполнить продольные перемещения вдоль упора (вправо‑влево) до достижения требуемой остроты лезвия.
- Заточка. Выставление угла заточки 270 с помощью упора-шаблона и заточка куттерного ножа.
- Полировка жала ножа на войлочном круге с применением полировальной пасты.
* Отточка куттерного ножа — это обработка переходной зоны лезвия между режущей кромкой (жалом) и верхней плоскостью ножа. Она не заменяет заточку, а дополняет её: формирует вспомогательную поверхность, которая повышает прочность и долговечность режущего инструмента, а также снижает тепловыделение в зоне резания.
Технические характеристики:
Линейная скорость абразивной ленты | 15 м/с |
Частота вращения войлочного круга | 1320 об/мин |
Мощность | 0,37 кВт |
Электрическая сеть питания | 3ф (3P+N+PE), 400В, 50Гц |
Углы заточки ножей | 14 и 27 градусов |
Габаритные размеры (базовая комплектация с поддоном) д.ш.в. | 685 х 570 х 440 мм |
Масса | 50 кг |
Дополнительная комплектация

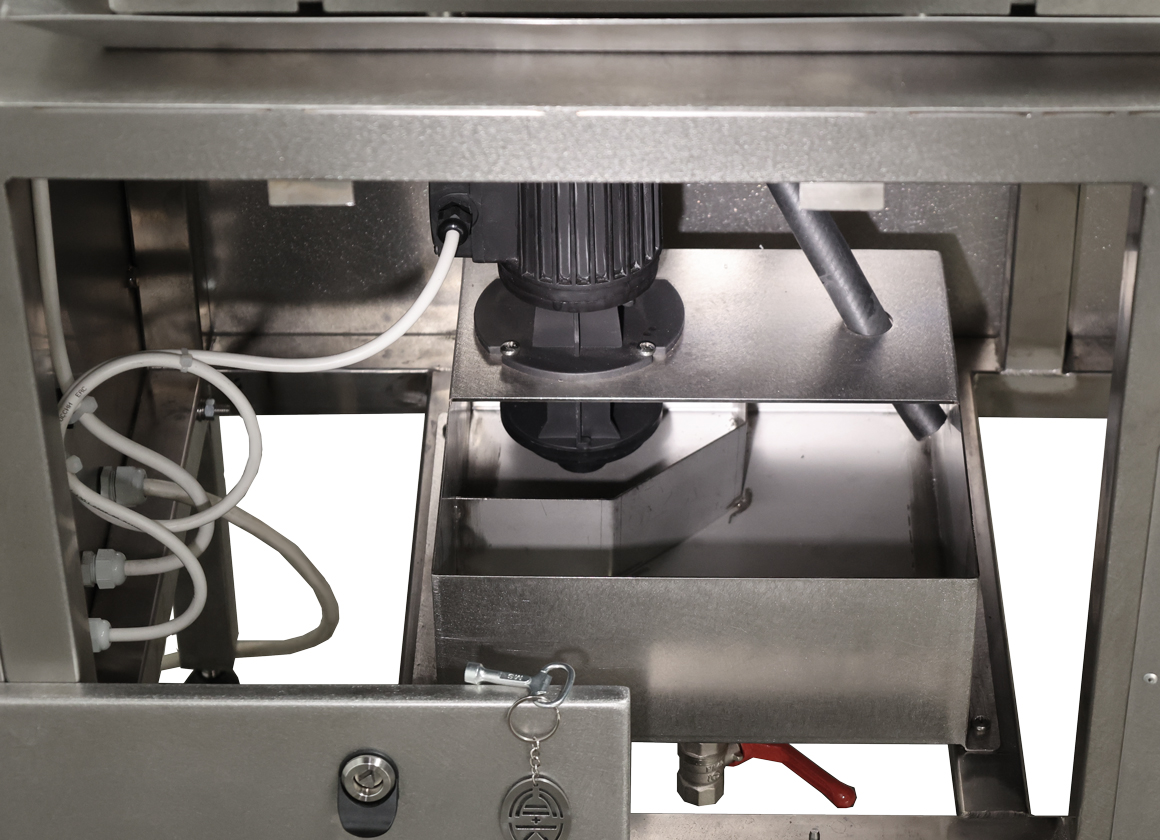

С Систему охлаждения смазочно-охлаждающей жидкостью СОЖ для бережной заточки. Исключаются перегревы стали и прижоги в зоне шлифования, смываются частицы металла и изношенного абразива.
Ванночка с помпой удобно располагается под станком.

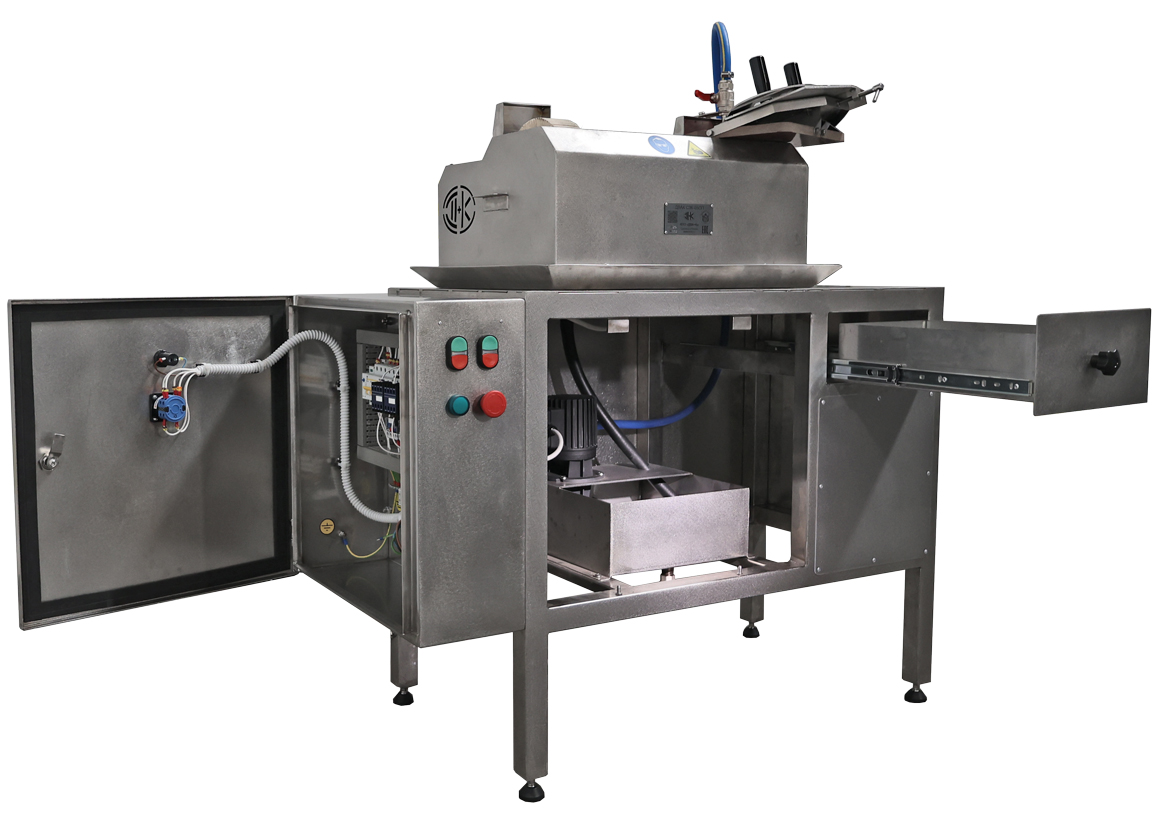

П Специальный стол, в котором удобно расположены шкаф управления, система оборота СОЖ, ящик для затачиваемых деталей и ЗИПа станка. Габаритные размеры станка СЗК-05СП со столом: 11130 х 570 х 1200 мм. Масса станка со столом 120 кг

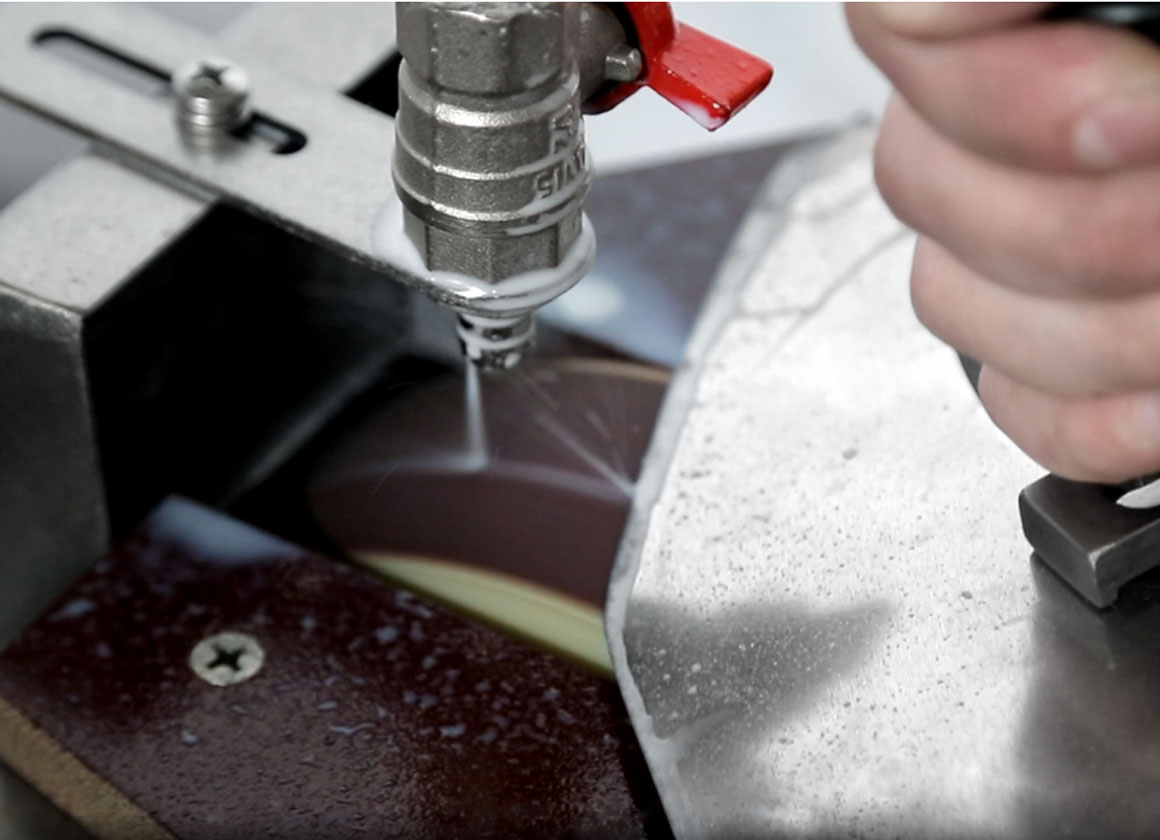

Заточка куттерного ножа на станке ДВАК СЗК-05

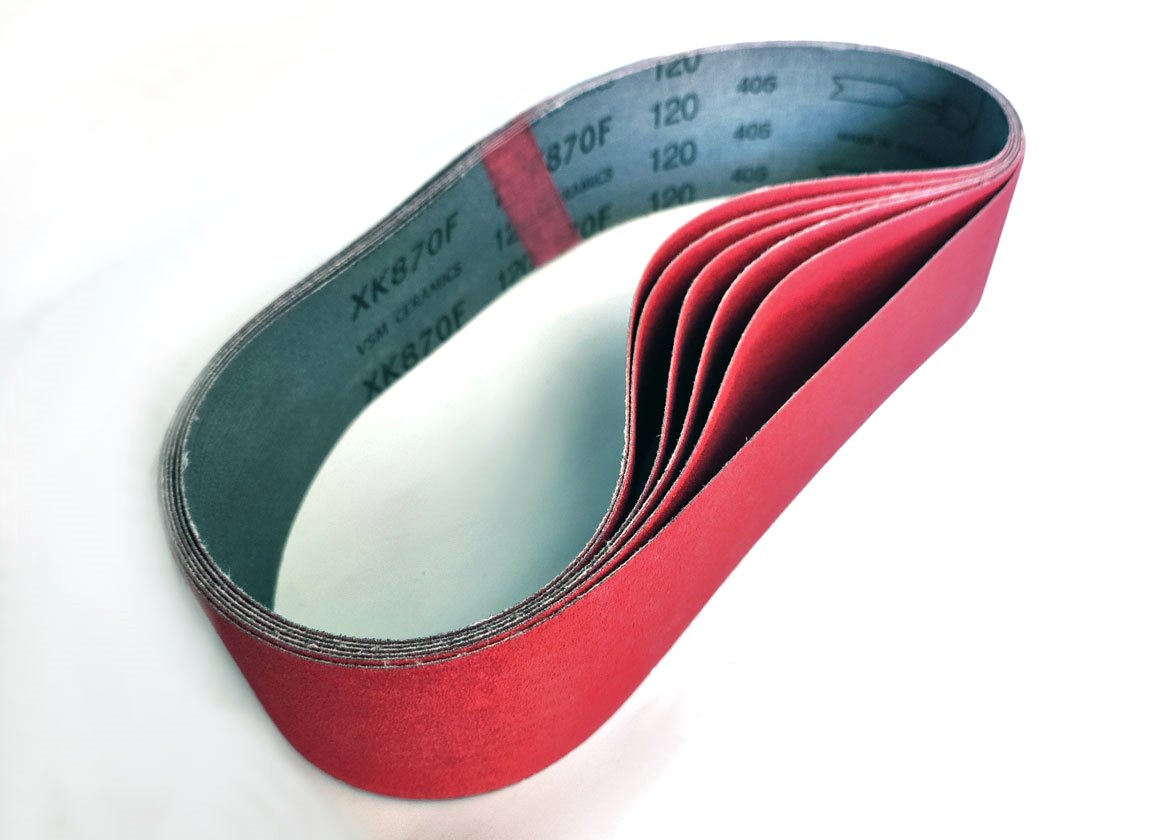

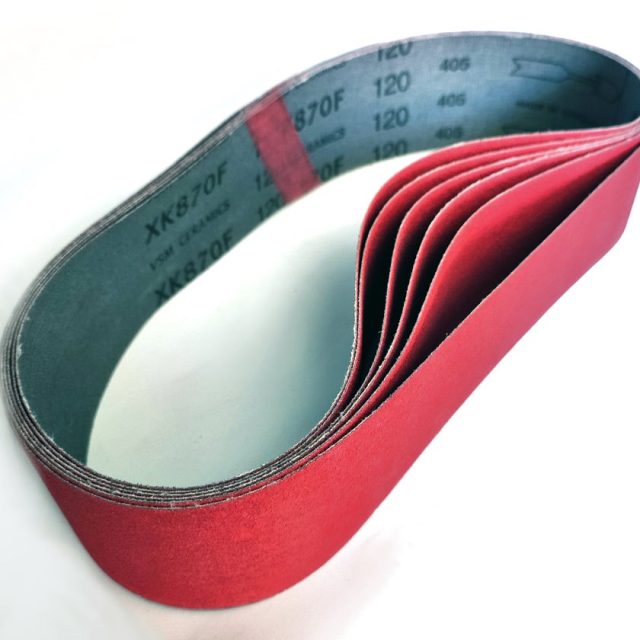

Расходные материалы для заточного станка для куттерных ножей ДВАК СЗК-05:
