Заточной станок СЗВ-03С СОЖ
Для волчков диаметром до 200 мм. В комплектации с системой оборота охлаждающей жидкости СОЖ.
Станок предназначен для заточки и шлифования решеток и крестовых ножей со ступицей (буртом) и без, с кольцом и без него, для волчков -мясорубок любых марок, применяемых в мясопереработке.
Заточные станки серии СЗВ-03 производят заточку всех видов волчкового режущего инструмента: решёток и крестовых ножей диаметром до 200 мм, а также со ступицей (буртом) и без неё, с кольцом и без него.
Правильно заточенные ножи и решетки волчка увеличивают выход готовой продукции!
Комплектация с системой оборота охлаждающей жидкости СОЖ, без частотного регулятора и специального стола!
С Система оборота смазочно-охлаждающей жидкости СОЖ: для бережной заточки. Исключаются перегревы стали и прижоги в зоне шлифования, смываются частицы металла и изношенного абразива.
Технические характеристики
Максимальный диаметр затачиваемого инструмента | 200 мм |
|---|---|
Минимальный диаметр затачиваемого инструмента | 80 мм |
Минимальный диаметр затачиваемого инстумента на дополнительной малой планшайбе | 50 мм |
Максимальная толщина затачиваемого инструмента | 30 мм |
Напряжение | 380 В |
Мощность | 0,75 кВт |
Частота вращения шпинделя абразивного круга | 4800 об/мин |
Рекомендуемая частота вращения вала шпинделя магнитной планшайбы | 50 об/мин |
Точность подачи на глубину шлифования | 0,025 мм |
Габаритные размеры (базовая комплектация) д.ш.в. | 894 / 400 / 340 мм |
Масса | 70 кг |
Комплектация СЗВ-03С с системой оборота охлаждающей жидкости:
Дополнительная комплектация:
Ч Частотный регулятор числа оборотов: для подбора режима шлифования в зависимости от вида стали, из которой сделаны решётки и крестовые ножи. Даёт плавное регулирование вращения абразивного круга.
П Специальный стол, в котором удобно расположены шкаф управления, система оборота СОЖ, ящик для затачиваемых деталей и ЗИПа станка.
Планшайба малая для заточки ножей и решеток мясорубок малого размера 50-80 мм.
Видео о работе станка СЗВ-03ЧСП в максимальной комплектации

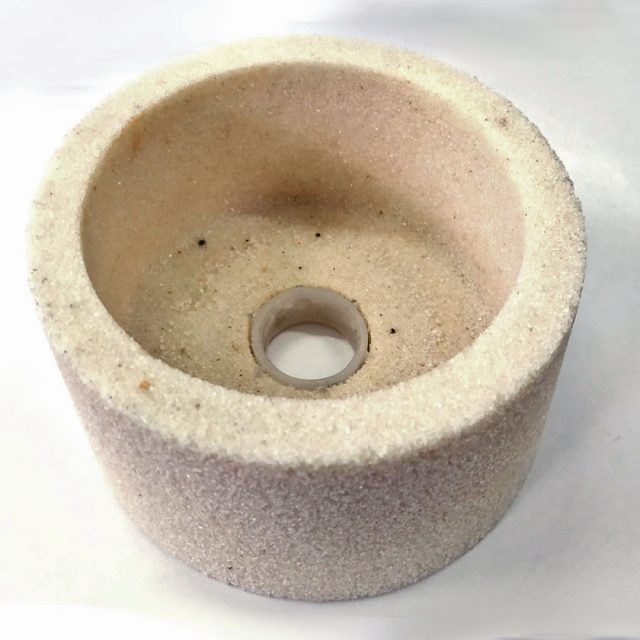

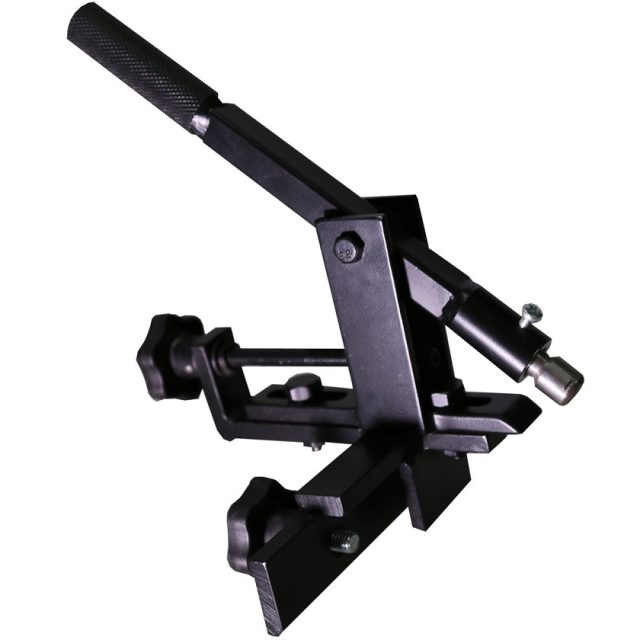

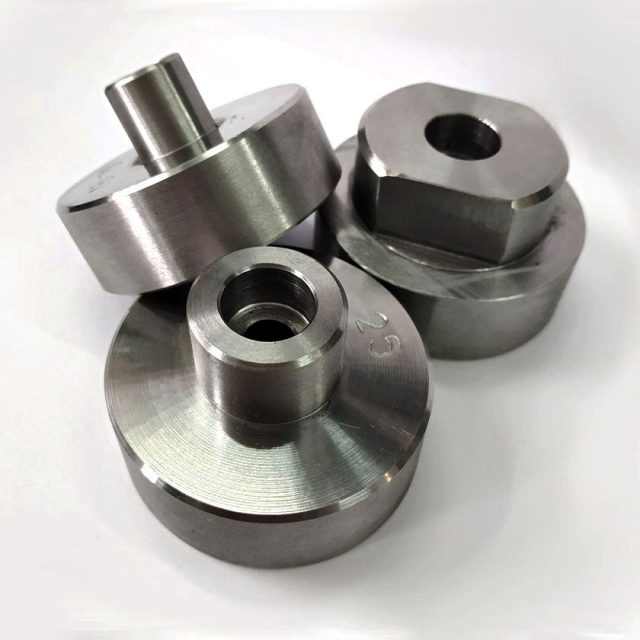

Расходные материалы для заточного станка СЗВ-03ЧСП:
